BMS中N沟道与P沟道MOSFET:各自应用在哪里?

2026-04-17

在电池管理系统(BMS)设计中,N沟道与P沟道MOSFET的选择不仅仅是规格上的决策,更是电路拓扑结构的决策。如果在错误的位置使用了错误的类型,将会导致开关效率低下、栅极驱动不可靠,甚至出现器件过早失效的问题

本文将逐一介绍BMS中的主要开关位置,并详细说明每个位置应选用哪种MOSFET类型,以及背后的原因



核心区

在深入讨论电路位置之前,首先了解两种类型在电路层面的根本区别

N沟道MOSFET在栅极电压高于源极电压时导通,通常需要Vgs+4V+10V。由于以电子作为载流子,其单位面积的Rds(on)P沟道器件更低,因此是功率关键路径的首选

P沟道MOSFET在栅极电压低于源极电压时导通,通常需要Vgs-4V-10V。以空穴作为载流子,Rds(on)略高,但具有一个重要的电路优势:在高侧位置,源极处于电池电压,只需将栅极拉低即可导通,无需自举电路或电荷泵

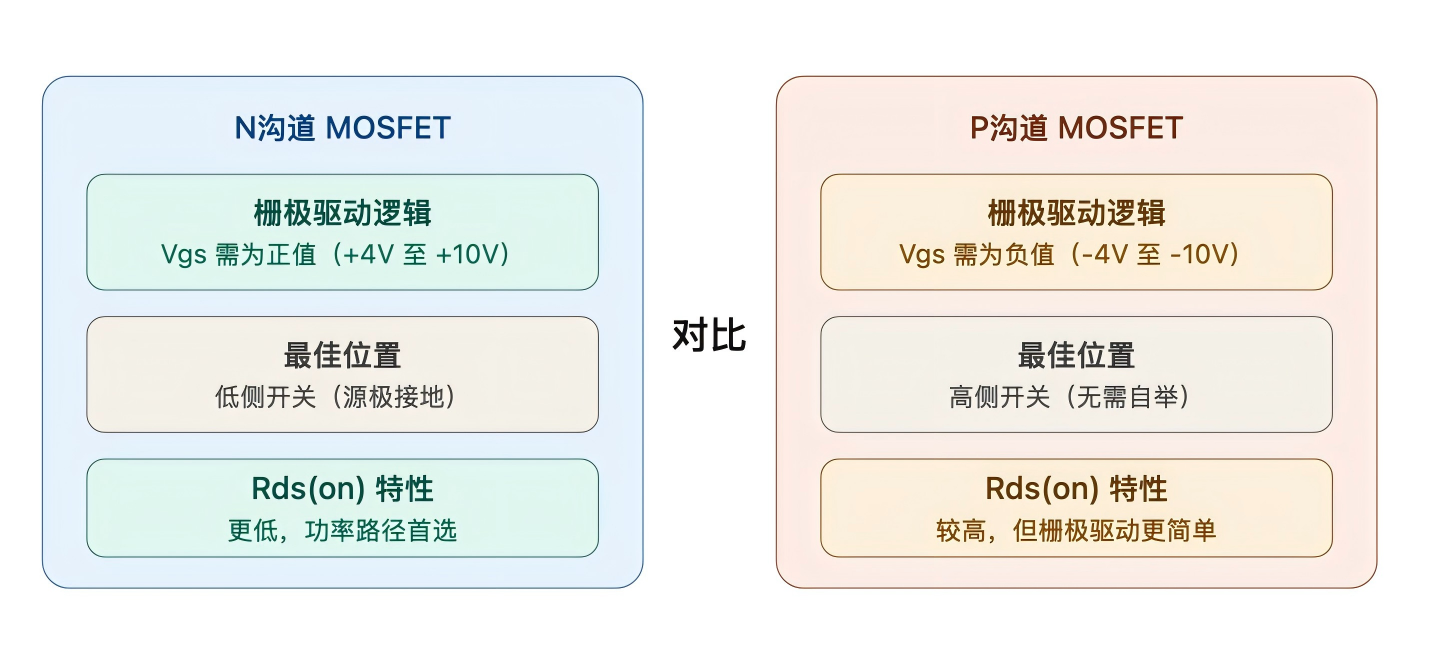

下图展示了两者在栅极驱动逻辑上的关键区别




BMS电路位置概

典型的锂离子BMS具有几个不同的开关位置,每个位置有不同的要求。主功率路径使用背靠背N沟道MOSFET同时控制充电和放电。预充电电路保护主开关免受浪涌电流冲击。电芯均衡使用每个电芯的小型MOSFET。高侧位置可根据栅极驱动的可用性选用任一类型

下图展示了完整的BMS拓扑结构





主放电与充电开

  这是BMS关键的两个位置,承载着所有进出的电流。N沟道MOSFET是这里的通用标准

  原因很简单:在低侧配置中,源极接地,栅极只需高于地面5V10V即可导通,任何标准栅极驱动器或微控制器均可直接提供,无需额外电路

  常见的方案是背靠背配置——两个N沟道MOSFET串联,源极相连。这使BMS IC能够独立控制充放电路径:两者导通时电流自由流动;充电开关断开时电池无法接收充电器电流;放电开关断开时电池无法向负载供电

  该位置的关键参数包括:低Rds(on)以减小热量和导通损耗、高连续电流额定值、强雪崩鲁棒性(高EAS)以抵御感性负载尖峰,以及紧凑高效的封装

GOFORD推荐: 针对标准锂离子BMS主开关,GT043N15TLAGT020N10TLA适合高电流需求设计。对于更紧凑的PCB布局,GT105N10D5在小封装中提供出色的Rds(on)。所有GOFORD N沟道器件均通过100%雪崩测试

Part Number

Package

Vds(V)

Id(A)

Rds(on)mΩ(typ)

@Vgs=10V

Rds(on)mΩ(typ)

@Vgs=4.5V

Qg(nC)

Ciss(pF)

GT105N10D5

DFN5*6-8L

100

63

8.5


38

1600

GT020N10TLA

TOLL-8L

100

313

1.65


160

10600

GT043N15TLA

TOLL-8L

150

202

3.8


75.3

5007

预充电电

  当BMS首次连接到电机逆变器或DC-DC转换器等负载时,负载的输入电容初始未充电。将满电池直接连接到空电容会产生巨大的浪涌电流,可能损坏主MOSFET、熔断保险丝或损坏负载

  预充电电路通过在主放电开关并联一个串联电阻来解决这个问题。预充电MOSFET首先闭合,电流通过电阻缓慢为负载电容充电。一旦负载电压接近电池电压,主放电开关闭合,预充电开关断开此位置使用N沟道MOSFET重要的是宽安全工作区(SOA)、可靠处理重复开关循环的能力,以及足够的脉冲电流能力

GOFORD推荐: GT048N10TA在电流能力和受控开关之间提供了良好平衡。对于空间受限的设计,GT105N10D5适合紧凑型BMS PCB

Part Number

Package

Vds(V)

Id(A)

Rds(on)mΩ(typ)

@Vgs=10V

Rds(on)mΩ(typ)

@Vgs=4.5V

Qg(nC)

Ciss(pF)

GT105N10D5

DFN5*6-8L

100

63

8.5


38

1600

GT048N10TA

TO-220

100

110

4.4

5.2

68

3200

电芯均

  电池组中各电芯的老化速度不同,随时间推移会出现略微不同的充电水平。电芯均衡通过在电芯之间重新分配电荷来纠正这个问题

  在被动均衡中,将电阻接在过充电芯两端,以热量形式耗散多余电荷。小型N沟道或P沟道MOSFET均可用于此处,低Vgs(th)是优先考虑因素

  在主动均衡中,通过电感或电容在电芯之间传递能量。N沟道MOSFET因其更低的栅极电荷、更快的开关速度和更低的Rds(on)而强烈优先推荐

GOFORD推荐:

Part NumberPackageVds(V)Id(A)

Rds(on)mΩ(typ)

@Vgs=10V

Rds(on)mΩ(typ)

@Vgs=4.5V

Qg(nC)Ciss(pF)
G500P03LLSOT-23-6L-30-4.6407013680
2301ASOT-23-20-3
428.5640
G1002SOT-23100219520522450
GT1K2N10ISOT-231003.3911134.2145

高侧开

  当设计需要在电池正极端子与负载之间放置开关时,N沟道器件的栅极驱动会变得复杂——需要自举电容电路或专用电荷泵,增加了成本和复杂性

      P沟道MOSFET提供了优雅的替代方案。只需将栅极相对于源极拉低即可导通,无需自举或电荷泵。代价是更高的Rds(on),但对于中等功率高侧位置,电路简化的价值值得这个代价

  对于高电流电动汽车和储能主路径,仍然首选带自举驱动器的N沟道方案

GOFORD推荐: GT2K0P20MGT2K0P20K适合需要汽车级可靠性的高压高侧应用。对于100V左右设计,GT400P10KGT750P10D5提供出色的解决方案。150V空间受限设计推荐GT880P15D5GT880P15K

Part NumberPackageVds(V)Id(A)

Rds(on)mΩ(typ)

@Vgs=10V

Rds(on)mΩ(typ)

@Vgs=4.5V

Qg(nC)Ciss(pF)
GT2K0P20MTO-263-200-19166179573400
GT2K0P20KTO-252-200-18180190703400
GT880P15D5DFN5*6-8L-150-308294463350
GT880P15KTO-252-150-308090463350
GT400P10KTO-252-100-352934413128
GT750P10D5DFN5*6-8L-100-245062401930

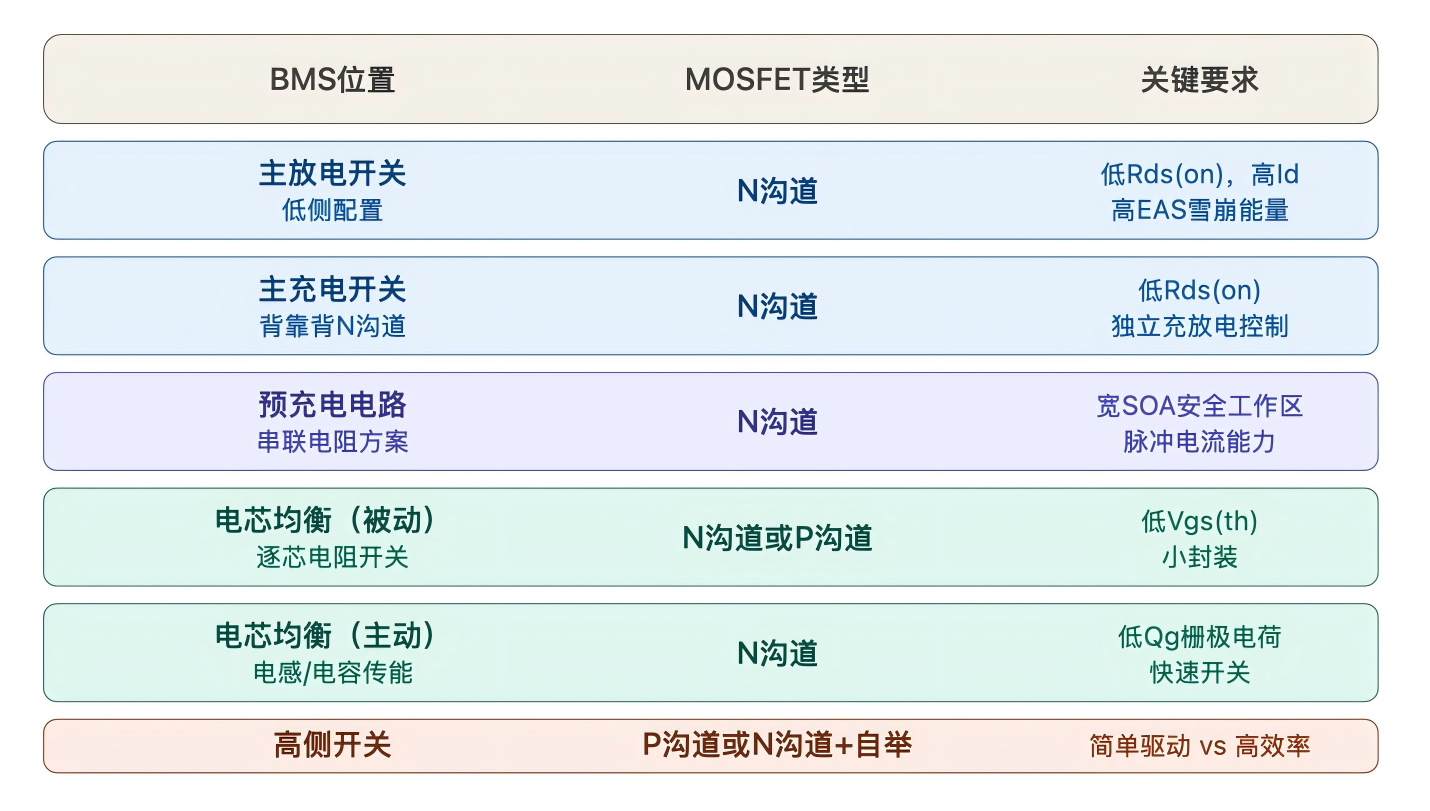

快速参考

以下总结了BMS完整的MOSFET选型逻辑:





  在BMS设计中,N沟道与P沟道的选择由电路拓扑决定,而非个人偏好。N沟道MOSFET主导着功率关键位置——主开关、预充电和主动均衡——因为其在低侧配置中Rds(on)更低且栅极驱动更简单。P沟道MOSFET在高侧应用中发挥作用,省去自举电路简化了设计

  在选择零件编号之前先理清拓扑逻辑,将带来更好的设计、更低的损耗和更可靠的电池系统

      GOFORD半导体为每个BMS位置提供全面的N沟道和P沟道MOSFET产品——从超紧凑SOT-23电芯均衡器件到高电流TOLL-8L主开关,以及AEC-Q101认证的汽车级解决方案。所有器件均通过100%雪崩测试
