BMS系统中的MOSFET热设计与可靠性分析

BMS系统中的MOSFET热设计与可靠性分析

引言

电池管理系统（BMS）是保障现代电池系统安全与可靠运行的核心部分。在大多数情况下，BMS在实验室验证阶段表现良好：各项电气参数稳定，保护电路工作正常，系统看起来已经具备投入实际应用的条件。

然而，许多工程师在实际应用中都会遇到一种令人困扰的情况：某些BMS系统在实验室测试中完全正常，但在现场运行几个月甚至几年后却开始出现问题。

有时只是性能下降，而在更严重的情况下，系统甚至可能发生故障。

经过深入的失效分析后，人们往往发现问题的根源来自一个在测试阶段并不明显的因素——功率MOSFET长期承受的热应力。

随着电动汽车、储能系统以及轻型电动设备等应用的快速发展，许多电池系统仍然主要工作在 200V–650V 的电压平台。在这些系统中，MOSFET的温度管理已成为影响系统可靠性的关键因素之一。

MOSFET发热的原因

在BMS系统中，MOSFET承担着多种关键功能，例如：

• 主电池回路开关
• 预充电控制
• 保护电路
• 主动均衡电路

在执行这些功能的过程中，MOSFET主要通过两种形式产生热量。

导通损耗

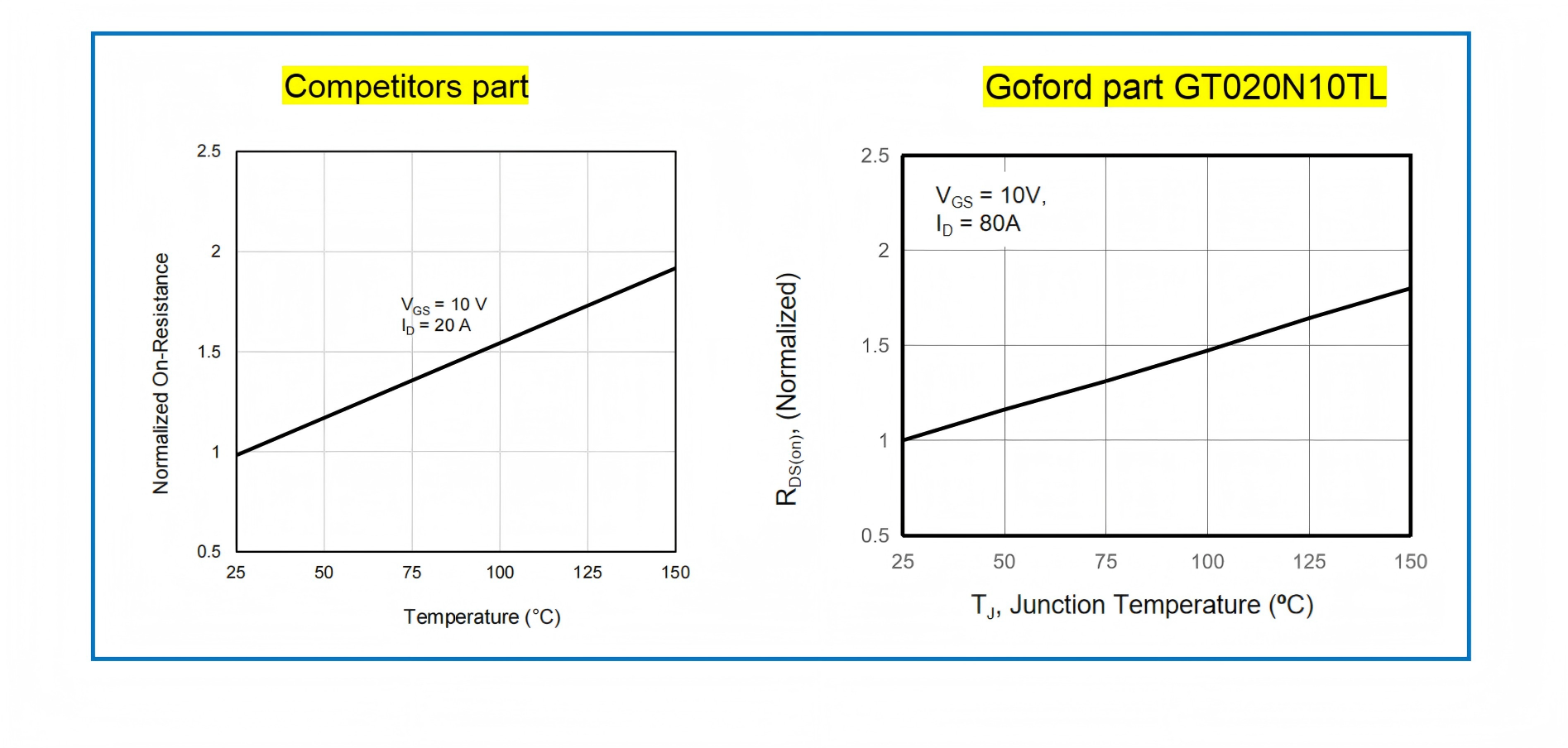

当电流通过MOSFET沟道时，会产生导通损耗。该损耗主要由器件的 导通电阻 Rds(on) 决定。

在大电流应用中，即使是Rds(on)的微小差异，也可能对功耗产生明显影响。

开关损耗

开关损耗发生在MOSFET从导通状态转换到关断状态，或从关断状态转换到导通状态的过程中。在这一短暂时间内，电压与电流同时存在，从而产生额外的功率损耗。

在高频开关或较高母线电压的系统中，开关损耗可能会变得更加明显。

当这些损耗在紧凑的BMS电路板上不断累积时，器件温度会逐渐升高。

结温与器件老化

MOSFET内部产生的所有热量最终都会集中到 结温（Tj）。

在数据手册中，器件的额定电流通常是在最大允许结温条件下测得，并且是在受控测试环境中获得的。然而在实际应用中，器件往往会面临更高的环境温度以及频繁的热循环。

随着时间的推移，这种热应力可能导致多种退化机制。

机械疲劳

MOSFET封装内部由多种材料组成，这些材料在温度变化时的热膨胀系数不同。反复的温度变化会对键合线和焊点产生机械应力。

长期循环后，这种应力可能导致键合线疲劳甚至断裂，也可能造成焊点开裂。

栅氧层老化

长时间处于高温环境中，还可能影响MOSFET的栅氧层。氧化层中可能形成电子陷阱，从而改变器件参数，例如 阈值电压 Vth，并影响开关性能。

这些变化在初期可能不明显，但随着时间推移，会逐渐降低器件的可靠性。

BMS系统中的散热挑战

在BMS设计中，热管理往往面临多种现实限制。

空间限制

BMS电路板通常需要保持紧凑设计，可用于散热的PCB铜面积有限，也很少使用额外的散热器。

在许多设计中，MOSFET主要依靠PCB进行散热。

热耦合效应

MOSFET通常不是唯一产生热量的器件。电感、采样电阻以及其他功率器件往往也会产生热量，并且通常布置在相邻位置。

当多个器件在同一区域产生热量时，局部温度会迅速升高，形成所谓的 “热岛”或热点。这种现象会使MOSFET的实际结温高于设计预期。

MOSFET选型时的重要参数

由于上述挑战，选择合适的MOSFET对于BMS系统的可靠性至关重要。

热阻（RθJA）

结到环境的热阻 RθJA 反映了器件将热量传导到外部环境的能力。

然而，数据手册中的热阻通常是在 25°C环境温度 的理想测试条件下测得。在没有强制风冷的实际系统中，实际热阻可能明显增大。

例如 DFN、TO-252、TO-263 等封装通常具有较大的散热焊盘，可提升芯片到PCB的热传导效率。

安全工作区（SOA）

在BMS系统中，某些工况（例如预充电或短路保护）可能会在短时间内使MOSFET承受较大的电流。

因此必须确保器件在这些条件下仍处于 安全工作区（SOA） 内。较强的SOA能力可以为异常工况提供更大的设计裕量。

并联应用中的参数一致性

为了处理更大的电流，设计人员通常会采用多个MOSFET并联的方式。

然而，如果 Rds(on) 或 阈值电压 存在差异，可能导致电流分配不均。承担更大电流的器件会更快升温，并可能提前老化。

参数分布较为一致的MOSFET有助于实现更加稳定的并联工作。

不同电压平台的设计策略

200V以下系统

轻型电动车或便携式储能设备等应用通常工作在 200V以下 的电压范围。

这些系统通常空间非常有限，并且大多数情况下没有强制风冷。

设计时可以考虑以下策略：

• 选择热阻较低的封装
• 在PCB上增加铜面积和导热过孔
• 选择 低栅极电荷（Qg） 的MOSFET，以降低开关损耗

200V–650V系统

在更高电压的平台中，开关损耗的影响会更加明显。

因此在器件选择时，不应只关注Rds(on)，还应考虑 性能指标（FOM）：

FOM = Rds(on) × Coss

该参数能够更全面地反映器件在导通损耗与开关损耗之间的综合表现。

同时，合理的栅极驱动设计以及优化的PCB布局也能够减少寄生电感，从而改善开关性能。

GOFORD MOSFET解决方案

GOFORD提供覆盖 200V–650V电池系统应用 的MOSFET产品。

通过优化芯片设计与封装技术，GOFORD MOSFET具备以下优势：

• 优异的热性能
• 稳定的参数一致性
• 强大的安全工作区（SOA）
• 平衡的性能指标（FOM）

这些特性能够帮助降低系统温升，并提升BMS系统在复杂应用环境下的整体可靠性。

总结

在许多电池系统中，MOSFET的热特性往往成为决定长期可靠性的关键因素。

即使在测试阶段电气性能完全正常，长期的热应力仍可能逐渐降低器件性能，并最终导致系统故障。

通过选择具有良好热性能的MOSFET，并结合合理的PCB设计与系统优化，工程师可以显著提升BMS系统的稳定性与耐久性。

凭借稳定的电气性能和可靠的热设计，GOFORD MOSFET能够帮助工程师构建更加可靠的电池系统，使产品在长期运行中依然保持稳定表现。
